О мокиках Simson

[Serg(Rus)]

Юра, спасибо, понял. Просто тот Симсон, что собираю Олегу, сделан под S50, вот и подумалось.

[Serg(Rus)]

Друзья, что за замок зажигания? Пробовал искать в интернете, но ничего не нашел. Замок точно немецкий, но от какого мопеда? Скоба крепления Simson. Нужна схема коммутации.



[Vorchun]

Скорее всего самопал, керамическая панель от галетного переключателя,  немного не пойму какой фиксатор - на два или три положения  и на 4 направления.

[Serg(Rus)]

Vorchun, спасибо! Положение переключателя 0-1-2. Сборная солянка получается.

[lovitel]

Всем симсоноводам здрастье! Впереди длинные выхи, озадачился перебрать двигатель. Для тех кто не в курсе,- китайский коленвал с вытеснителями не выдержал  щадящей эксплуатации,- весь пластик - в труху!! Что сделаю: выточу новые пробки из капролона и запрессую в щёки КВ. Далее перевод зажигания на АУОЗ Ситникова нарисовал и изготовил плату. Возникла проблема,- необходим стенд для отладки.

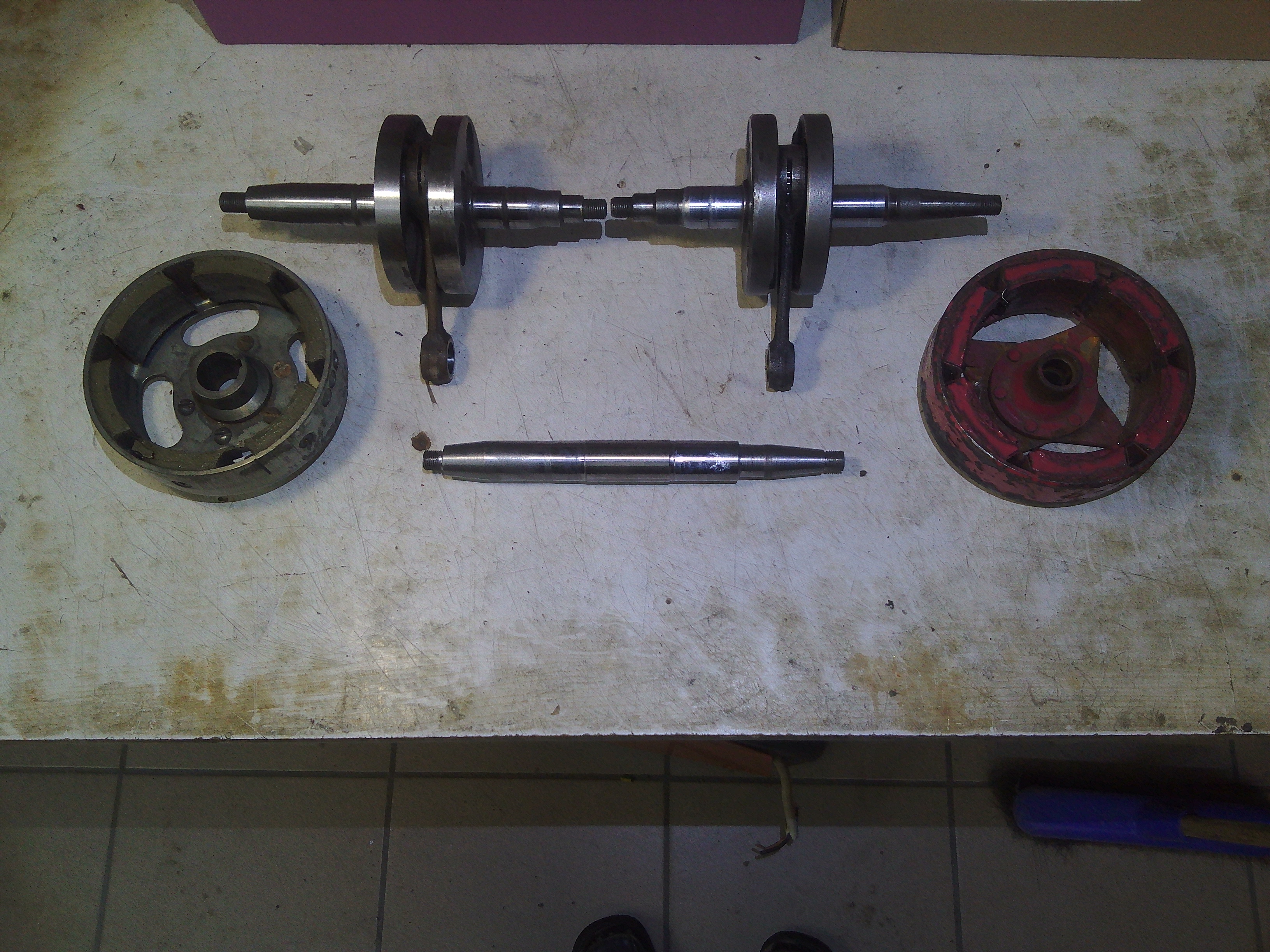

Выточил универсальный вал

подойдёт как для генератора ВП-50 тип ГМ, так и для генератора Simson.

 осталось подобрать эл.двигатель постоянного тока мощностью не менее 100Вт.
Пробовал 50 Вт,- не справляется при нагрузке.

[Serg(Rus)]

Интересная темка. Можно больше информации о зажигании?

[Макары4]

Приспособить мощную электро дрель ватт на 400-500.

[Orik]

Ребята с Новьим годон. Пусть жизнь и здоровя, остальное купим

Сможете найдти чертежик глушака от симсоне? Его внутренное обустройство, с приблизительньими размерами. Заранее спосибо.

[KingoftheROAD]

Спосибо

[Silent]

augism, Добавлю. Если у Вас зажигание контактное, меняйте сразу кулачки 100% и конденсатор. Зажигание контактное не первый раз настраиваю по методике по ссылке. Тестер в режиме пищалки, выставляется все идеально!! https://pic.mz-forum.com/harry/Simson/zuendung.html

[lovitel]

Приспособить мощную электро дрель ватт на 400-500.

Всем Симсоноводам, Корнетоводам здрасте. По совету Макары4-а поставил дрель, но она была тут же конфискована у меня сыном для своих нужд. Снова стал чесать затылок,- где раздобыть щёточный движок. Сосед нашёл у себя в закромах моторчик от какой-то счётной машинки времён СССР, может кто знает подскажите по параметрам. Крутит на холостых более 15000. Поставил, запустил, обороты запредельные при этом выявилась приличная вибрация. Маховик магнита изготовлен в Тайвани, естественно балансировку игнорировали. Буду балансировать.

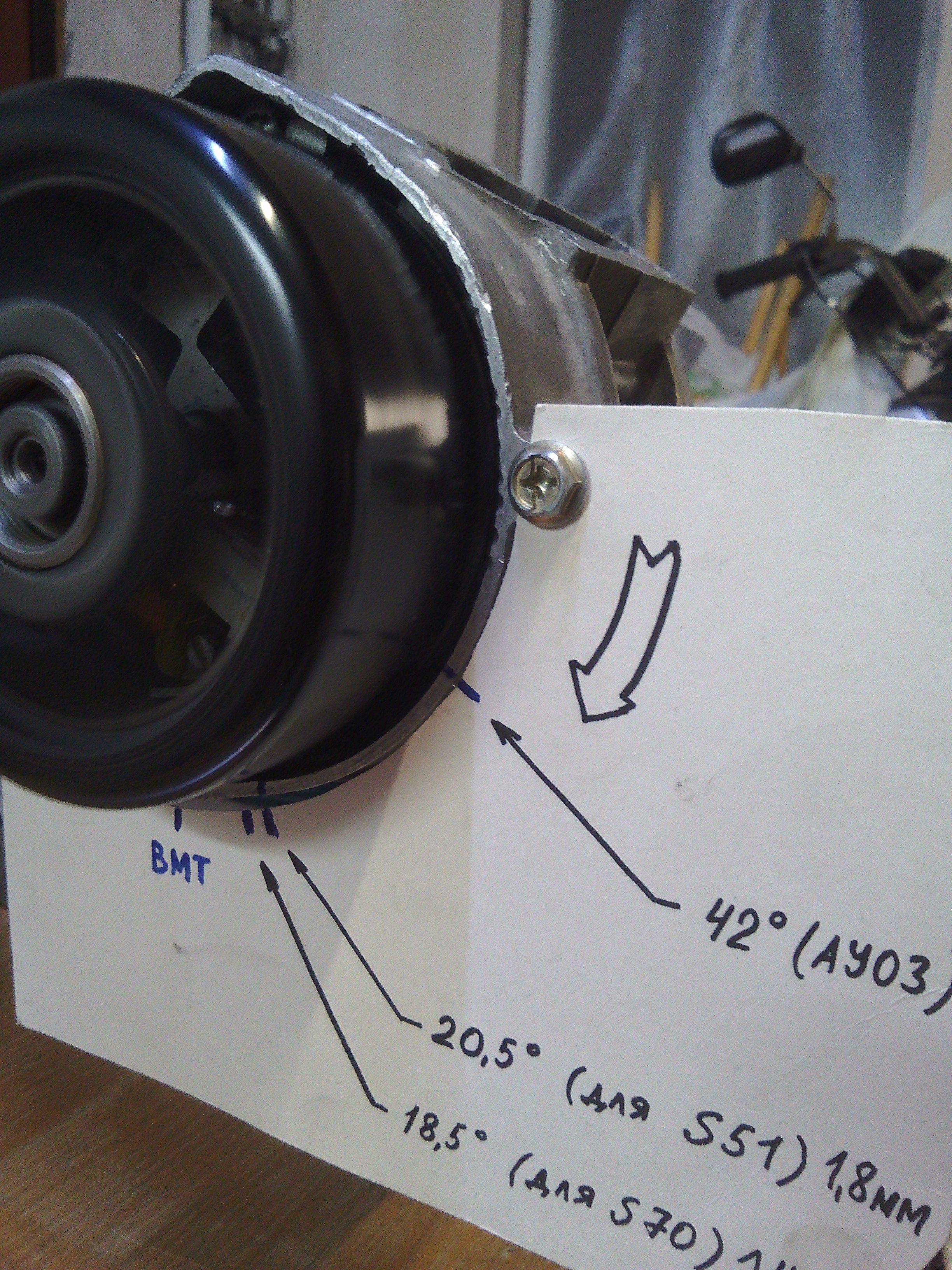

В рекомендации к схеме автор рекомендует устанавливать датчик за 42 градуса до ВМТ. Провернул основание на требуемый угол.
Для наглядности показал штатные углы для 50 и 70-ки.

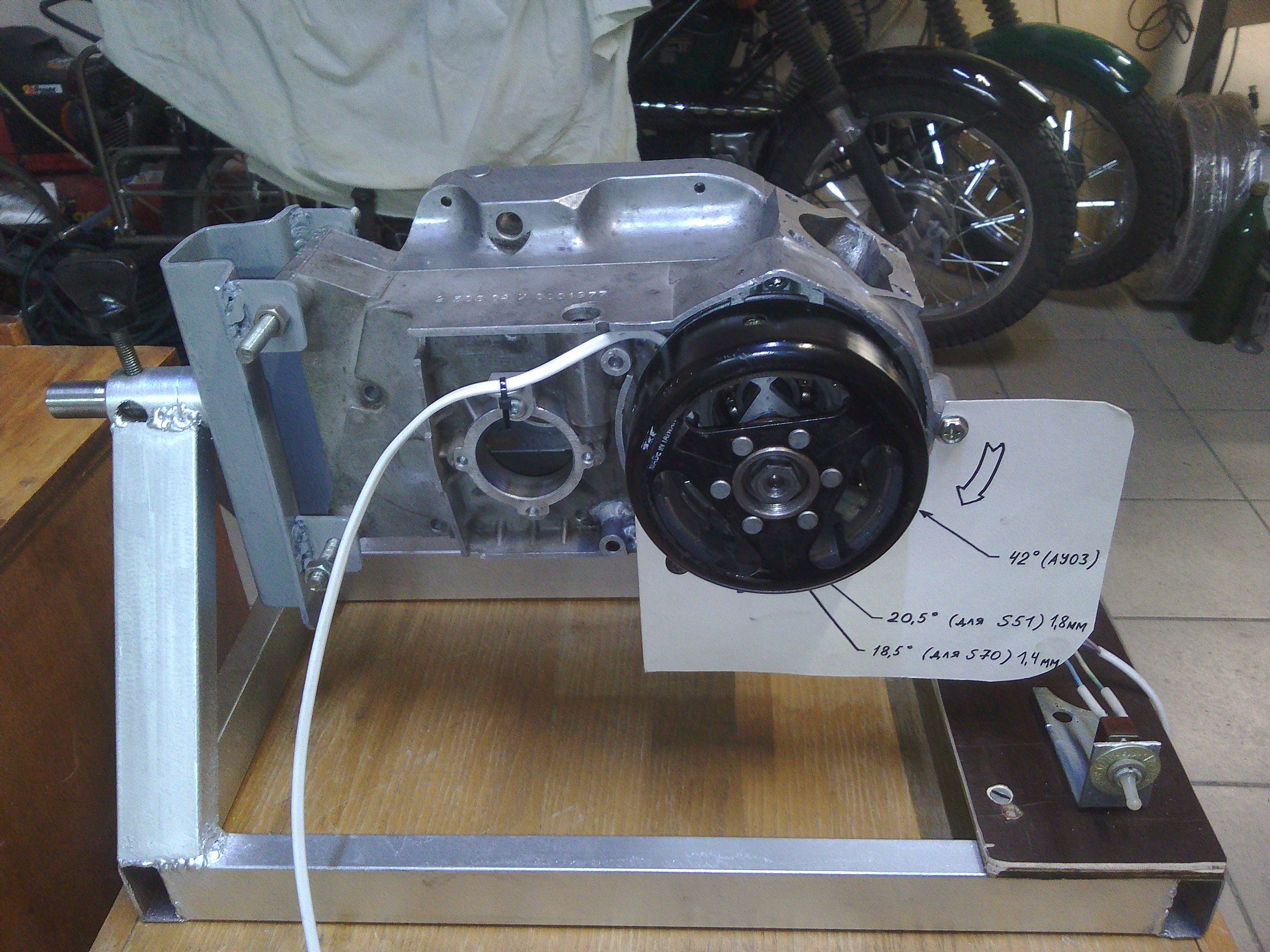

С установленным маховиком


Обороты !!

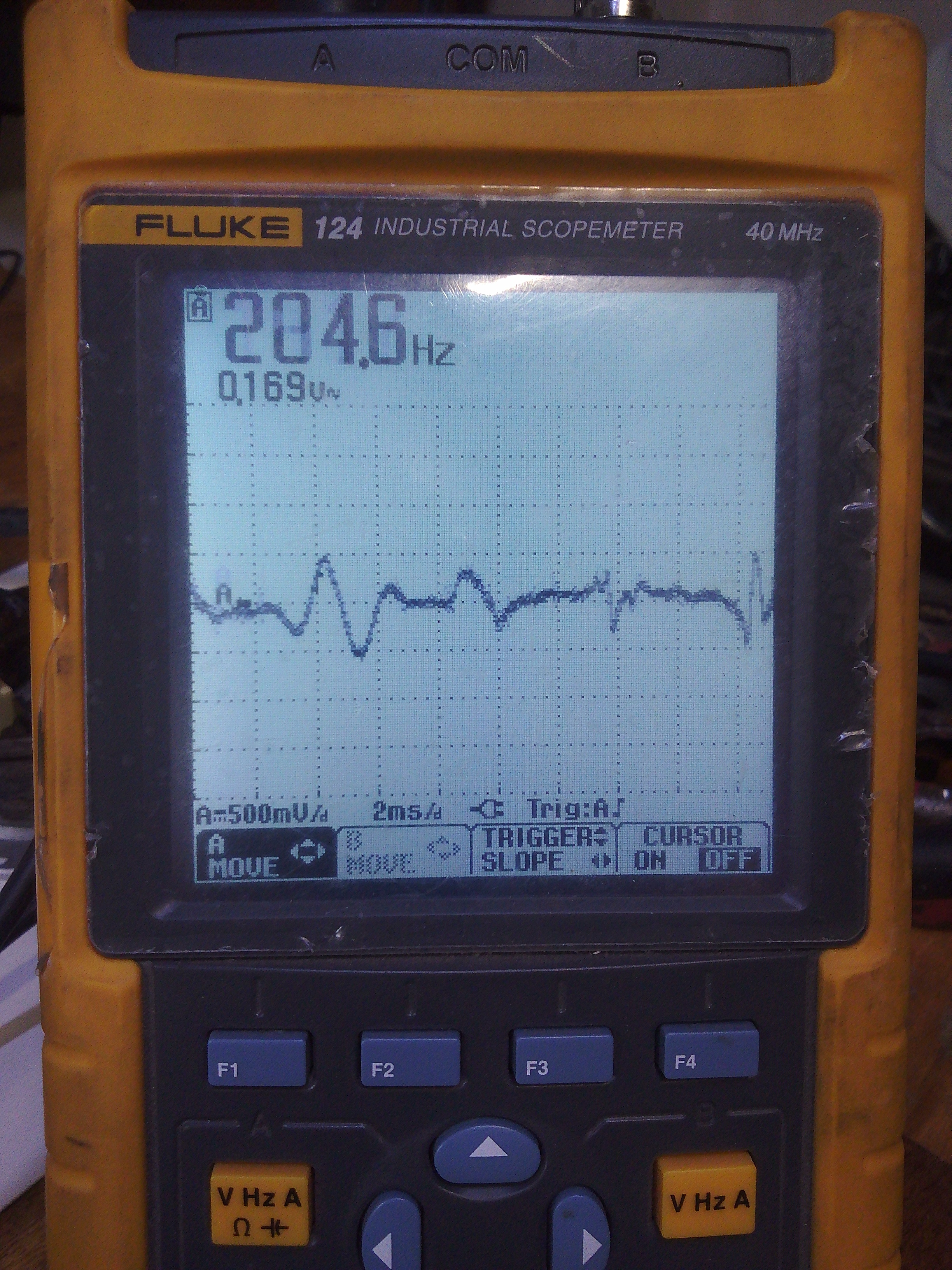

Осциллограмма с датчика. Датчик нагружен на 50 Ом


Схема была испытана с запуском от генератора импульсов. Все параметры совпали с описанием, начальная настройка только по осциллу.


На данный момент задача для меня: 1. Отбалансировать маховик. 2. выточить ведомый шкив по диаметру в три раза больше нынешнего.
Для Сергея из Тольятти: -схему надыбал на украинском сайте. Если кому интересна могу поделиться. Почему остановился на ней, потому что простая и из доступных элементов, я её доработал под Simson. Раннее делал схему на микроконтроллере (PIC), мне не понравилась,- глючит от помех высоковольтной части.

[Silent]

lovitel, правильно ли понимаю что углы на трафарете можно спокойно использовать для любого электронного зажигания симсона(m541) или это исключительно под Вашу схему?

[lovitel]

Первоисточник утверждает использовать можно с любым зажиганием с индуктивным датчиком. Моё мнение,- можно с любым, если доработать входной формирователь импульсов датчика.

[augism]

Несложная схема, подходит на С50

[lovitel]

Несложная схема, подходит на С50
Альтернатива контактному зажиганию.
