Автор Тема: FMD 147 для трайка. Новая глава развития.  (Прочитано 34799 раз)

Оффлайн mechanic

  • Мопедист
  • Сообщений: 1041
  • Степень оранжевости: 854
  • Награды За победу в фотоконкурсе
    • Награды
  • Город: Екатеринбург
Re: FMD 147 для трайка. Новая глава развития.
« Ответ #30 : Сентябрь 22, 2019, 16:17:58 »
  • +0
  • -0
  • На двигателе нет отливки с количеством см3.
    Марка двигателя выбита 1Р47FМD дальше выбит номер (см фото двигателя выше).
    Жду договор купли-продажи и акты из магазина на 49,9 см3.
    Что будет на дороге, будем посмотреть, но в крайнем случае есть звонок другу.  :)
    « Последнее редактирование: Сентябрь 22, 2019, 16:21:25 от mechanic »
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн Айдар

    • Мопедист
    • Сообщений: 465
    • Степень оранжевости: 88
      • Награды
    • Город: Самара
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #31 : Сентябрь 22, 2019, 18:24:55 »
  • +0
  • -0
  • Цитировать
    1Р47FМD
    Это уже палево, расшифровка есть в инете, и полицаи не дураки. Самое хорошее, когда на картере 1P39FMA.

    Оффлайн Ветерок

    • Мопедист
    • Сообщений: 11
    • Степень оранжевости: 10
      • Награды
    • Город: МО
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #32 : Сентябрь 22, 2019, 21:15:33 »
  • +4
  • -0
  • насчет номера движка, решается на ура и решать действительно надо. а вот вкорячивание движка от другого мопеда это уже внесение изменений в конструкцию ТС, вот с этим сложней.
    ну и похвастаюсь:
    http://s018.radikal.ru/i503/1709/9a/f7e08a769157.jpg

    Оффлайн Pushkin

    • Мопедист
    • Сообщений: 58
    • Степень оранжевости: 82
      • Награды
    • Город: Москва
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #33 : Сентябрь 23, 2019, 07:51:04 »
  • +1
  • -0
  • С внесением изменений в конструкцию ТС, это к автомобилям и техрегламенту, на мопед даже смотреть никто не будет.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #34 : Сентябрь 23, 2019, 08:41:11 »
  • +1
  • -0
  • 420 звезда совпала с Кировской мопедной цепью даже по ширине.
    428 я не подойдёт.
    странно, точнее 420 я звезда работать с мопедной Кировской будет, но с люфтами диаметр роликов там будет на 0.7 мм меньше положенного. С мопедной Кировской цепью будут работать правильно как раз звёзды от 428 варианта
    нет нет жи есть жи бувает жи есть же....

    Оффлайн Gray63

    • Мопедист
    • Сообщений: 123
    • Степень оранжевости: 51
    • Награды Участник мегачелленджа 3 степени
      • Награды
    • Город: Самара
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #35 : Сентябрь 23, 2019, 13:26:47 »
  • +0
  • -0
  • Денис, я сравнивал альфовские звёзды и цепи. 420 и 428 них разный шаг. У меня два мота. и скомбинировать не получается. Или 420я или 428я.
    А раз 420ю звезду обернула по кругу Кировская цепь, то 428ю я даже не применял на эту цепь.
    Теперь самому интересно. Вечером поменяю.
    Не ошибается тот - кто ничего не делает сам!

    Оффлайн Vorchun

    • Мопедист
    • Сообщений: 1205
    • Степень оранжевости: 627
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Оренбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #36 : Сентябрь 23, 2019, 14:06:41 »
  • +0
  • -0
  • Цитата: Gray63  420 и 428 них разный шаг.
    [/quote


      Немного не так,  шаг у них одинаковый, диаметр и ширина роликов разная.




    « Последнее редактирование: Сентябрь 23, 2019, 14:14:44 от Vorchun »

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #37 : Сентябрь 23, 2019, 16:23:26 »
  • +0
  • -0
  • По цепи я так и не понял. Буду делать новую звезду под стоковую карпатовскую цепь с регулировкой положения вдоль вала.
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #38 : Сентябрь 23, 2019, 17:23:31 »
  • +1
  • -0
  • По цепи я так и не понял. Буду делать новую звезду под стоковую карпатовскую цепь с регулировкой положения вдоль вала.
    а что тут понимать, покупаете звезду на этот мотор под 428 ю звезду, она прекрасно стыкуется с карпатовской цепью там и диаметр роликов тот и шаг , хотя шаг у них у всех олинаков и у 415 и 420 и 428 и карпатовской. 428я цепь только чуть шире по звену, поэтому нужно при покупке купить звезду  под 428ю цепь примерив к карпатовской цепи оденется ли по ширине, хотя они звезды бывают и  5 и 6 мм в ширину, но это не проблема можно по толщине и сточить слегка
    нет нет жи есть жи бувает жи есть же....

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #39 : Сентябрь 23, 2019, 17:25:27 »
  • +0
  • -0
  • Денис, я сравнивал альфовские звёзды и цепи. 420 и 428 них разный шаг. .
    да быть такого не может вон ворчун таблицу выложил там подтверждается что шаг один и тот же, может всё же 520я цепь была?
    нет нет жи есть жи бувает жи есть же....

    Оффлайн Gray63

    • Мопедист
    • Сообщений: 123
    • Степень оранжевости: 51
    • Награды Участник мегачелленджа 3 степени
      • Награды
    • Город: Самара
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #40 : Сентябрь 23, 2019, 18:16:29 »
  • +1
  • -0
  • Глядя на таблицу разница только в толщине звёзды.
    Это значит мне продавец запудрил мозги с шагом.
    Звёзды я покупал в разные дни и вместе их сложить не было возможности.
    Значит зря брал второй комплект?!
    Не ошибается тот - кто ничего не делает сам!

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #41 : Сентябрь 23, 2019, 18:41:01 »
  • +1
  • -0
  • Глядя на таблицу разница только в толщине звёзды.
    Это значит мне продавец запудрил мозги с шагом.
    Звёзды я покупал в разные дни и вместе их сложить не было возможности.
    Значит зря брал второй комплект?!
    возможно он просто сам че попутал, но  я знаю что есть звезды для двигателей Ш58 у которых параметры именно под  420ю цепь,  видимо китайцы решили перевести наши мопеды под свои цепи через ихи запчасти. вот тема http://www.wagnerland.ru/index.php?topic=2018.msg89119;topicseen#msg89119







    нет нет жи есть жи бувает жи есть же....

    Оффлайн Vorchun

    • Мопедист
    • Сообщений: 1205
    • Степень оранжевости: 627
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Оренбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #42 : Сентябрь 23, 2019, 18:46:25 »
  • +3
  • -0
  • Для полноты картины отечественные цепи
      Мопедная - ПР-1820-1      Мотоциклетная (Минск, Ковровец, Восход, Ява ) - ПР-1820-2



    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #43 : Сентябрь 23, 2019, 19:02:58 »
  • +1
  • -0
  • Всё, разжевали! Молодцы. Плюсики расставил.  :)
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #44 : Сентябрь 25, 2019, 19:00:53 »
  • +1
  • -0
  • Здравствуйте!

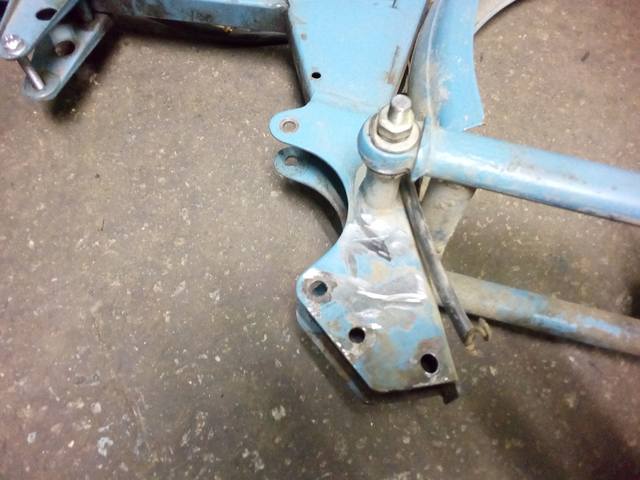

    Лазером по моему эскизу вырезали боковые кронштейны крепления двигателя. 800 руб -4 шт.



    Для крепления их к раме пришлось срезать кронштейн крепления троса заднего тормоза. Дабы всё равно мешал прохождению цепи.
    Далее буду его использовать, но с другой стороны в исполнении - на винтах.



    Прикрутил пластины и прикинул двигатель к ним.





    Далее буду мудрить нижние планки. Что-бы не городить сильно толстую пластину, буду использовать толстый уголок с подрезанными  полками.
    Такое исполнение даёт возможность облегчить крепление, но при этом станица жёстким.












    Мы принимаем решения, и они изменяют нашу жизнь.
