Автор Тема: FMD 147 для трайка. Новая глава развития.  (Прочитано 34756 раз)

Оффлайн stoneracer

  • Мопедист
  • Сообщений: 6260
  • Степень оранжевости: 1112
    • Награды
  • Город: Москва
Re: FMD 147 для трайка. Новая глава развития.
« Ответ #135 : Октябрь 19, 2019, 19:06:21 »
  • +3
  • -0
  • Использовал пыльник рулевой тяги ЗИЛ 130.
    :D О!!! ЗиЛ, это клад для мопедизма!   8)
    Лучше просить прощения, чем разрешения..

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #136 : Октябрь 22, 2019, 16:20:50 »
  • +1
  • -0
  • Сегодня сделал крепление для усов переднего крыла.



    Делал из ножки офисного стула.

    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #137 : Октябрь 24, 2019, 16:23:04 »
  • +2
  • -0
  • Приладил альфовский глушитель.
    Немного подогнув глушитель к верху, он прекрасно сошёлся с отверстием крепления двигателя.
    Таким образом, маятник не задействован.






    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #138 : Октябрь 26, 2019, 15:03:13 »
  • +1
  • -0
  • Сегодня разобрался со всей проводкой.
    Все провода подписал.
    Оказывается на Альфовской проводке фара, габарит и звуковой сигнал запитаны от переменки с генератора.
    Повороты и стоп от постоянки.



    Запустил двигатель. Покрутил передачи на подставке. Передачи вкл по кругу (вверх или вниз).
    Какой тихий звук!!! Мне нравится!!!  :)
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн Pushkin

    • Мопедист
    • Сообщений: 58
    • Степень оранжевости: 82
      • Награды
    • Город: Москва
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #139 : Октябрь 26, 2019, 17:22:56 »
  • +1
  • -0
  • Если переделать генератор, поставить  реле-регулятор от Актива и переподключить фару, то схема будет работать на постоянке и зарядка аккумулятора будет как на автомобиле.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #140 : Октябрь 28, 2019, 17:01:20 »
  • +2
  • -0
  • Если есть АКБ, должна быть кнопка "массы" - подумал механик и стало так!  :)
    Сегодня сделал самодельный выключатель массы.
    Болт будет проходить через пластик сидения и боковой крышки (через маленькое отверстие 6мм), вкручиваться в держатель и
    замыкать цепь. Есль открыть сидение и выкрутить болт на 0,5 или 1 оборот, то масса отключится.
    Массовый провод от АКБ будет прикручиваться к нижней части выключателя, где резьба М8.

    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн Vorchun

    • Мопедист
    • Сообщений: 1205
    • Степень оранжевости: 627
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Оренбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #141 : Октябрь 28, 2019, 17:47:39 »
  • +2
  • -0
  • Установите автомат защиты по постоянному току (АЗС) на необходимый ток срабатывания  - будет вам и предохранитель и выключатель массы.



    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #142 : Октябрь 31, 2019, 16:17:04 »
  • +0
  • -0

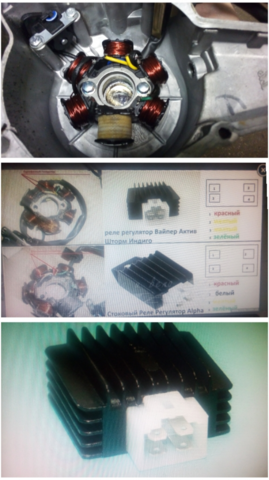

  • Кто знает, подскажите!!!
    Нет зарядки на АКБ (очень незначительное напряжение на АКБ выходит после регулятора). Показания 12,7 в без изменений от оборотов.
    Заменил два регулятора такого типа.

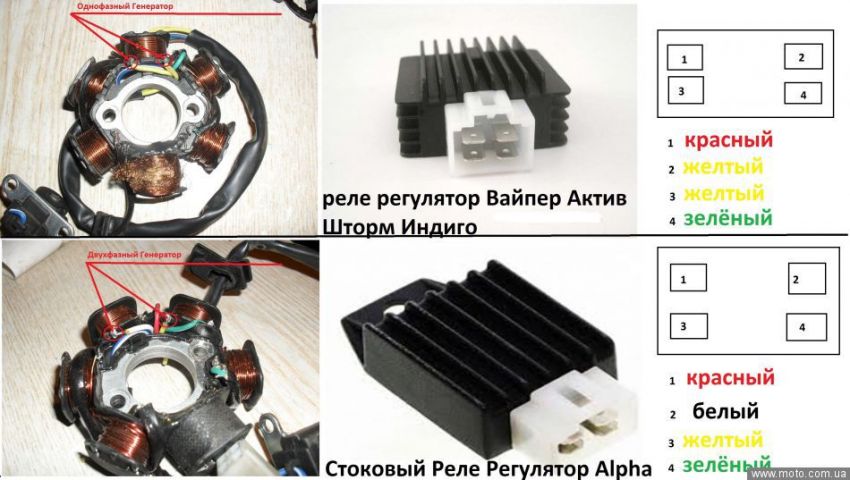

    Включено всё по такой схеме:
    на фишке белый провод соединён с жёлтым с генератора (просто проводка такая).





    Случайно на мотаки.ру в коментах вычитал, что если из генераторного отсека с пучком проводов выходит два жёлтых провода,
    то надо ставить регулятор "Реле регулятор Шторм"





    Я правильно понимаю, что магазин в комплект не тот регулятор вложил и надо его менять?
    « Последнее редактирование: Октябрь 31, 2019, 16:20:06 от mechanic »
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн Pushkin

    • Мопедист
    • Сообщений: 58
    • Степень оранжевости: 82
      • Награды
    • Город: Москва
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #143 : Октябрь 31, 2019, 17:48:08 »
  • +2
  • -0
  • Да, если два жёлтых, то это постоянное напряжение и регулятор надо от Шторма или Актива, а схема у Вас на картинке это переменка. И фара на постоянке подключается по другому.
    « Последнее редактирование: Октябрь 31, 2019, 17:50:05 от Pushkin »

    Оффлайн Ветерок

    • Мопедист
    • Сообщений: 11
    • Степень оранжевости: 10
      • Награды
    • Город: МО
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #144 : Октябрь 31, 2019, 20:21:35 »
  • +2
  • -0
  •  схема будет работать но с таким генератором : https://images.ru.prom.st/649274632_w640_h640_generator-139fmb-alfa.jpg

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #145 : Ноябрь 01, 2019, 16:41:11 »
  • +0
  • -0
  • Аллилуйя братья!!! :)
    Сегодня купил новый регулятор для 6 обмоток и зарядка появилась. Две недели голову морочил этот неправильный регулятор.
    13,1 в на холостых и 14, 2 на повышенных оборотах.



    Первый раз сегодня прокатился на этом мопеде. Без бака, без седла. Сел на багажник, чик первую, сцепление плавно отпускаю, а он
    прям едет. Без разгазовки, без отталкивания ногой. Это ощущение удовольствия от проделанной работы.  :)

    Дальше - больше. Надо красить.
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #146 : Ноябрь 01, 2019, 20:29:17 »
  • +2
  • -0
  • Аллилуйя братья!!! :)

    Первый раз сегодня прокатился на этом мопеде.  чик первую, сцепление плавно отпускаю, а он
    прям едет. Без разгазовки, без отталкивания ногой.

    это 4 тактник, ну и доп объем тоже сказывается лошадей то вдове больше. К стати на стелле я трогаюсь без отталкивания, ну да газку до 3-4 тыс подкидываю
    нет нет жи есть жи бувает жи есть же....

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #147 : Ноябрь 04, 2019, 05:29:14 »
  • +5
  • -0
  • Промежуточный итог.


    https://youtu.be/QWFZg30wpCo
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #148 : Ноябрь 08, 2019, 16:47:38 »
  • +0
  • -0
  • На пультах отсутствует кнопка Двиг-Стос.
    Посмотрел в магазинах. Дорого (250-300 р) за кнопку просят.
    Решил сделать сам.
    В магазине электронных компонентов купил кнопку https://www.chipdip.ru/product/pbs-11a-red
    Сделал для неё кронштейн и прикрутил к штатному пульту. В этом месте как раз выемка прямоугольная под винт.
    Один провод сразу на массу. Другой в общий пучок пульта просунул.



    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн Айдар

    • Мопедист
    • Сообщений: 465
    • Степень оранжевости: 88
      • Награды
    • Город: Самара
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #149 : Ноябрь 08, 2019, 21:36:45 »
  • +0
  • -0
  • Так они ключом глушатся, если пульт без переключателя.
    А акб как в цепь включен?
