Re: FMD 147 для трайка. Новая глава развития.
« Ответ #255 : Февраль 29, 2020, 19:02:24 »
  • +4
  • -0
  • Как говорит Шеф - "Шуршим потихоньку".  :)

    Мелочёвка занимает много времени. За неделю сделал:

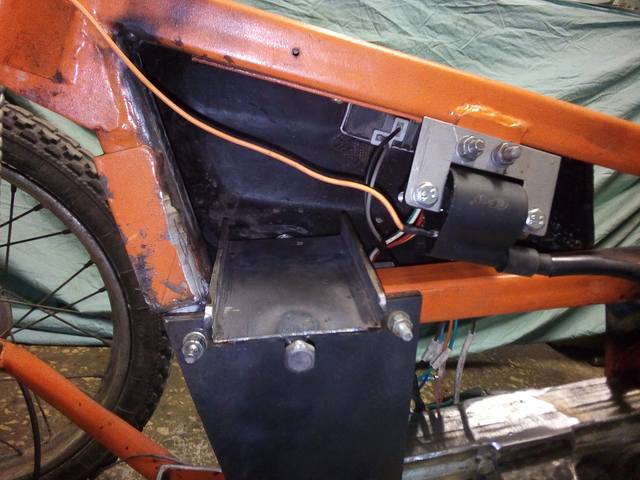

    Закрепил блоки, релюшки коммутации на раме,





    Латок АКБ,



    Крышки закрываются





    Надо что то делать с кикстартером. В таком виде будет задевать крыло.



    Глушитель пока планирую провести снизу двигателя. Если запустить по верху правая штанина всегда будет подгорать.  :)



    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #256 : Февраль 29, 2020, 19:29:49 »
  • +2
  • -0
  • Кик либо подбирать короткий, либо этот по прямой части обрезать и приварить. Тем более если будет АКБ Кик будет редко нужен, а вообще этот мотор и от руки можно заводить, поэтому если Кик будет чуть короче на 5 см  для ноги усилие на рычаге сильно не поменяется
    нет нет жи есть жи бувает жи есть же....

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #257 : Март 04, 2020, 15:50:04 »
  • +4
  • -0
  • Кик либо подбирать короткий, либо этот по прямой части обрезать и приварить.

    Привет!

    Немного покрутив извилинами оригинально вышел из положения.

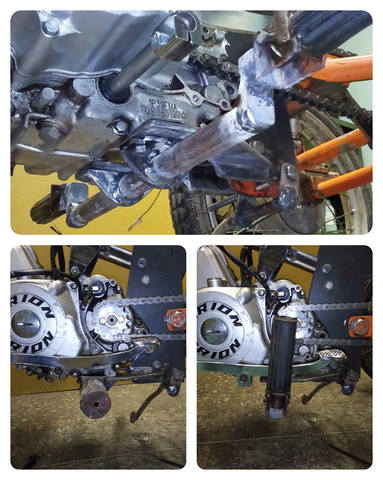

    Рычаг нагрел и загнул, продвинул максимально по шлицам в сторону двигателя (от крыла). Теперь всё отлично сходится. Кик с нагой проворачивается.









    Сделал подножки с использованием трубы, уголка и стоковых подножек.



    Приехала посылочка от "МОТАКИ" с рычагом переключения передач и цепью 428 на 98 звеньев. Как раз хватило и подрезать не надо.
    Всё установилось. Цепь натянул с помощью автоматического натяжителя изготовленного ранее.   http://www.wagnerland.ru/index.php?topic=2261.msg90258#msg90258



    И рычажок установился прям под ногу как надо.


    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #258 : Март 06, 2020, 04:05:40 »
  • +3
  • -0
  • Где то на дорожных просторах потерял колпак от колеса.



    Вчера сделал новый. Благо ранее изготовленный для этих колпаков штамп сохранился.










    Давил на ручном прессе. Кромку, после сдавливания обработал болгаркой с шлиф. кругом.
    Просверлил отверстие в центре для крепления и от полировал войлочным кругом с пастой.


    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #259 : Март 10, 2020, 17:15:03 »
  • +2
  • -0
  • Сегодня установил глушитель.
    Немного подрезал и сварил приёмную трубу.
    Крепление на раму через проставку.









    На очереди рычаг тормоза.

    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #260 : Март 11, 2020, 00:06:02 »
  • +1
  • -0
  • Сегодня установил глушитель.
    Немного подрезал и сварил приёмную трубу.
    да вот эта декоративная накладка хорошо закрывает швы  :)
    нет нет жи есть жи бувает жи есть же....

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #261 : Март 11, 2020, 03:48:52 »
  • +0
  • -0
  • Да закрывает. Шов получился у начала банки и всё.
    Верх трубы тоже подрезал, но там фланец изнутри проварен и шов невидно.
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #262 : Март 11, 2020, 16:01:29 »
  • +0
  • -0
  • Подседлаем лошадок, перескочим ограды, да, галопом до пристани.
    Чтобы не было грустно, порубаем в капусту всех врагов с коммунистами.



    Закончил изготовление педали тормоза.





    Мопед разобрал в покраску.
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #263 : Март 11, 2020, 18:02:58 »
  • +1
  • -0
  • Пока мопед в покраске вырежи снизу глушителя окно. И в флейте насверли отверстий больших, эта флейта очень сильно душит мотор, я такой глушитель ставил на Микарджик он мотор душил до того что мотор не мог и держать холостые а а полностью завернутом до упора винте а при езде тягу сильно потерял. И это притом что глушак под 110 куб мотор был. Вот эта труба которая входит в мотор она и есть флейта с защемленным концом
    нет нет жи есть жи бувает жи есть же....

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #264 : Март 11, 2020, 18:50:22 »
  • +0
  • -0
  • Так у тебя же двигатель был 2х тактный. В нем газы выталкиваются продувкой.
    А у меня 4х тактный двигатель. Газы выталкиваются поршнем и прикрываются клапоном.
    У 4х тактника выброс газов гораздо мощнее.
    Может в этом дело?
    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн Мопедный шумахер

    • Мопедист
    • Сообщений: 787
    • Степень оранжевости: 268
      • Награды
    • Город: г.Минусинск
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #265 : Март 11, 2020, 19:20:31 »
  • +1
  • -0
  • Эх... Это всё хорошо,но у этих двигателей разная конструкция глушителя. Задолбал телефон...

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #266 : Март 11, 2020, 22:44:37 »
  • +0
  • -0
  • Так у тебя же двигатель был 2х тактный. В нем газы выталкиваются продувкой.
    А у меня 4х тактный двигатель. Газы выталкиваются поршнем и прикрываются клапоном.
    У 4х тактника выброс газов гораздо мощнее.
    Может в этом дело?
    газы в двухтактнике выталкиваются также поршнем, роль клапана выпускного играет  сам поршень до момента открытия окон продувки, но у 2 тактного мотора при одном объеме при двух оборотах кв  выхлопа в глушитель идет вдвое больше, но я при этом применил и сам глушитель под вдвое больший объем, что должно было компенсировать. На эти глушители жаловались альфасамцы, сравните ради интереса как потащит мотор на прямотоке, да просто дуньте в глушитель, почувствуете сопротивление выхлопа в угоду тишины
    нет нет жи есть жи бувает жи есть же....

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 4138
    • Степень оранжевости: 1268
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #267 : Март 11, 2020, 22:46:45 »
  • +0
  • -0
  • Эх... Это всё хорошо,но у этих двигателей разная конструкция глушителя. Задолбал телефон...
    резонатором под двигтель в 50 там и не пахнет, обычная труба с флейтой и перегородками,
    нет нет жи есть жи бувает жи есть же....

    Оффлайн mechanic

    • Мопедист
    • Сообщений: 1041
    • Степень оранжевости: 854
    • Награды За победу в фотоконкурсе
      • Награды
    • Город: Екатеринбург
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #268 : Март 13, 2020, 10:31:57 »
  • +2
  • -0
  • Вчерась ощутил всю пользу от Карпаты 2 Радость.
    Надо было в соседний район сгонять забрать пакет.
    Ехать на авто ну просто не риально.




    Потратишь по пробкам 1-1,5 часа туда и столько обратно.
    Завел мопед и за 20 минут обернулся туда-обратно. Прелесть на 4х ступке.

    Между тем, сохнем однако.

    Мы принимаем решения, и они изменяют нашу жизнь.

    Оффлайн Russel Manning

    • Мопедист
    • Сообщений: 69
    • Степень оранжевости: 79
      • Награды
    • Город: Рыбинск
    Re: FMD 147 для трайка. Новая глава развития.
    « Ответ #269 : Март 13, 2020, 11:22:36 »
  • +1
  • -0
  • Тоже периодически езжу на дельте с таким мотором. Последний раз на трассе в +1 постоянно обмерзал карбюратор. 5 минут едешь, 5 отогреваешь. Важно не забывать об этом свойстве китайских моторов!
