Re: Редуктор. Вариант YPSа.
« Ответ #75 : Февраль 11, 2015, 20:40:13 »
  • +0
  • -0
  • Справа 2 фривила стоять будет. Один с шкивом второй с одной звёздочкой. Скорость у велосипеда будет одна.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3209
    • Степень оранжевости: 882
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #76 : Февраль 11, 2015, 20:55:49 »
  • +0
  • -0
  • понятно значит переспицовка, мне скоре тоже это предстоит для фривила слева, но от касеты отказываться не буду
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 874
    • Степень оранжевости: 602
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #77 : Февраль 11, 2015, 21:02:40 »
  • +0
  • -0
  • Зачем переспицовывать? Простенький переходничёк и два фривила встают на родную втулку. На мотокомплектах " Весна" так сделано.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3209
    • Степень оранжевости: 882
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #78 : Февраль 11, 2015, 21:39:40 »
  • +0
  • -0
  • фривил то  с резьбой 35х1 а диаметр втулки позволит фривилу одеться на втулку? если можно схематично изобразите как это будет выглядеть
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 874
    • Степень оранжевости: 602
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #79 : Февраль 11, 2015, 23:15:21 »
  • +0
  • -0
  • Вот фоточку нашёл.



    Один фривил уже накручен на стандартную резьбу. В него с другой стороны вкручен переходник. Второй фривил накрутить дело техники. Вместе они по ширине примерно равны кассете на 6 звёзд.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3209
    • Степень оранжевости: 882
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #80 : Февраль 12, 2015, 09:10:11 »
  • +0
  • -0
  • Ну понял выходит вы просто вместо касеты накрутили фривил. В вашем случае там всё для этого предусмотрено. Если вдруг будете возиться с колесом можете замерить диаметр выхода втулки с левой стороны. Мне нужно знать можно ли там накрутить фривил если нарезать на втулке левую резьбу и возможно ли ее нарезать ну в смысли хватит ли толщины. Просто я сейчас на вахте а фривил по сути уже надо заказывать что бы времени не терять а пока домой приеду пока замерю то фривил смогу получить аж в середине марта
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 874
    • Степень оранжевости: 602
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #81 : Февраль 12, 2015, 22:05:40 »
  • +4
  • -0

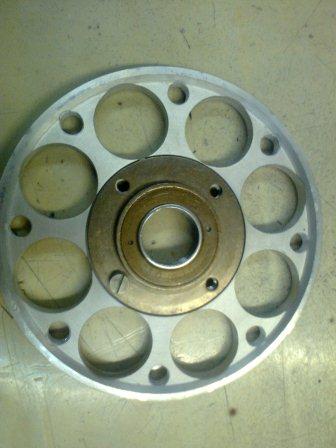

  • Однако дырдочек наковырял.



    Знатный дурлашг получился.

    Оффлайн YPS

    • Мопедист
    • Сообщений: 874
    • Степень оранжевости: 602
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #82 : Февраль 12, 2015, 23:04:37 »
  • +3
  • -0

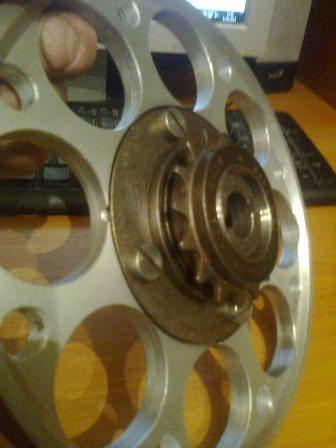

  • Скрутил два фривила вместе.



    В качестве переходника подошла чашка из велосипедной каретки. Резьба на ней нужная и по ширине вроде самое то.
    Хотел всё это хозяйство к колесу прикрутить но не смог колесо это с велосипеда снять. Нет у меня дома ключа на 15.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3209
    • Степень оранжевости: 882
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #83 : Февраль 13, 2015, 08:29:32 »
  • +0
  • -0
  • очень аккуратно и красиво получается. Шкив теперь напоминает колесо от паровоза.
    Если всетаки не трудно замерьте  диаметр втулки выход с левой стороны куда насаживается моторная звезда в моем варианте
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 874
    • Степень оранжевости: 602
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #84 : Февраль 14, 2015, 01:17:23 »
  • +3
  • -0

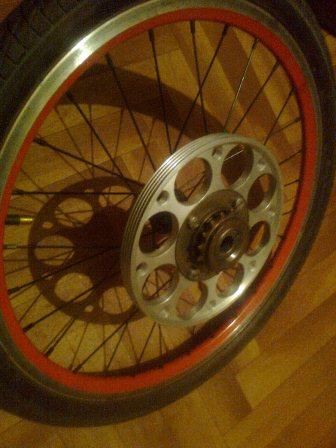

  • Долго бился с лисапедкой и таки смог колесо снять и разобрать. Фиговое занятие без инструмента работать но неймётся ведь  :).
    Предварительно прикинул как что будет.



    Господа китайцы отличились умом и сообразительностью. Покрасили порошком беговые дорожки у подшипников колеса. Покрытие содрало и перемешало со смазкой. Заодно и зазоры появились.
    С шариками в подшипниках тоже недобор. Справа одного не хватало.

    ganstown.  Втулочку посмотрел-померил. Места под резьбу слева вполне достаточно.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3209
    • Степень оранжевости: 882
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #85 : Февраль 14, 2015, 12:08:02 »
  • +0
  • -0
  • т.е нарезать резьбу 35х1 под фривил там можно и мяса хватит на втулке?
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 874
    • Степень оранжевости: 602
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #86 : Февраль 14, 2015, 15:16:25 »
  • +0
  • -0
  • Да. Втулка справа и слева одинаковая. Справа уже нарезана резьба а слева всё под резьбу готово. Даже канавка под выход резца уже есть.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3209
    • Степень оранжевости: 882
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #87 : Февраль 14, 2015, 15:35:48 »
  • +0
  • -0
  • Огроное спасибо, значит буду сейчас заказывать левый фривил. Как считаете как специалист, можно ли эту резьбу нарезать на втулке без расспицовки колеса ?
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 874
    • Степень оранжевости: 602
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #88 : Февраль 14, 2015, 17:53:57 »
  • +0
  • -0
  • Можно но станок крупный нужен. Диаметр колеса 500 мм с резиной и 420 мм без неё. Договариваясь с токарем надо об этом сказать. Ну и там понятно станет пройдёт колесо над станиной или расспицовывать придется.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3209
    • Степень оранжевости: 882
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #89 : Февраль 14, 2015, 19:38:48 »
  • +0
  • -0
  • Станок больших размеров, там патрон наверно как обод в диаметре, ну нет так переспицую, маленькие колеса облегчают это. Фривил уже заказал так что через пару недель глядишь и поставлю уже, после того как коробку на микарджика закончу. Когда уже ваш мотовел увидим в действии?
    нет нет жи есть жи бувает жи есть же....
