Автор Тема: Редуктор. Вариант YPSа.  (Прочитано 63715 раз)

Оффлайн YPS

  • Мопедист
  • Сообщений: 910
  • Степень оранжевости: 644
  • Еду как могу. И нефиг тут!
  • Награды Участник мегачелленджа 1 степени
    • Награды
  • Город: Раменское
Re: Редуктор. Вариант YPSа.
« Ответ #60 : Январь 30, 2015, 19:42:44 »
  • +8
  • -0
  • Собрал начисто.







    Завтра маслица залью и надо будет его с завода выносить.

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #61 : Январь 30, 2015, 21:41:17 »
  • +0
  • -0
  • Что-то я упустил момент, а как звезда ведущая на валу закрепляется?
    Звёздочка какая будет? От Дешки?

    На валу есть шпоночный паз и резьба М8. Как в мотоблоке.
    Звёздочки не будет, будет шкив.
    « Последнее редактирование: Январь 31, 2015, 22:46:35 от Orik »

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #62 : Январь 31, 2015, 17:36:10 »
  • +6
  • -0
  • Ведущий шкив соорудил.



    Залил маслица. До нижних шариков подшипников 30 мл. влезло.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3919
    • Степень оранжевости: 1179
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #63 : Январь 31, 2015, 22:42:10 »
  • +0
  • -0
  • крышки на герметик али прокладки вырезал?
    нет нет жи есть жи бувает жи есть же....

    Оффлайн Serg(Rus)

    • Мопедист
    • Сообщений: 1202
    • Степень оранжевости: 379
    • Теперь на аватаре- Simson S51 B2-4
    • Награды За победу в гонке на  мопеде Участник мегачелленджа 2 степени
      • Награды
    • Город: Тольятти
    Re: Редуктор. Вариант YPSа.
    « Ответ #64 : Январь 31, 2015, 23:21:07 »
  • +0
  • -0
  • Титаническая работа.

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #65 : Январь 31, 2015, 23:37:06 »
  • +0
  • -0
  • На герметике всё собрал а то зазоры убегут. Даже прокладка из тетрадного листочка это 0,1 мм.

    Хорошая работа. Её хочется делать.

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #66 : Февраль 04, 2015, 09:23:12 »
  • +8
  • -0
  • Наконец редуктор мне с завода вынесли. Провёл испытание :D

    https://www.youtube.com/watch?feature=player_detailpage&v=lt3sX5coScI



    Прикрутил к шкиву диск разрисованный. Так видно лучше.

    https://www.youtube.com/watch?feature=player_detailpage&v=CnL4m8yEYA0



    Вроде нормально всё работает. Редуктор чуток шумит но за шумом двигателя не слышно. Да и маслице сейчас залито И-20. То что под рукой было. Потом трансмиссионочки налью.

    Опять я не разобрался как нормально видюшки вставлять.  :(
    « Последнее редактирование: Февраль 04, 2015, 09:36:51 от YPS »

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #67 : Февраль 04, 2015, 10:04:59 »
  • +2
  • -0
  • На странице видео надо нажать кнопку "поделиться" и скопировать ссыль из окошка.

    Спасибо. Видюшки вставляю раз в полгода и успеваю забыть всё напрочь.
    « Последнее редактирование: Февраль 04, 2015, 13:40:49 от Orik »

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3919
    • Степень оранжевости: 1179
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #68 : Февраль 04, 2015, 12:14:14 »
  • +0
  • -0
  • шумит любой редкутор а если  за шумом двигателя не слышно то считай и не шумит, залей туда какого нибуть трансмиссионного масла классом не ниже   GL5 т.к гипоид  с вязкозтью по типу 80w90, минералка сойдет, чай не в морозяку же ездить будешь возможно шум еще меньше станет, ну и останется собрать всё на велосипед
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #69 : Февраль 10, 2015, 23:18:19 »
  • +1
  • -0

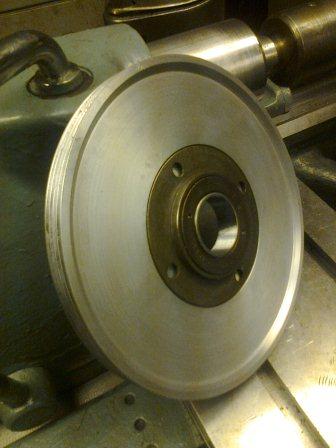

  • Ведомый шкив делать начал.



    Надо в нём дырдочек каких-нибудь наковырять симпатишненьких. А то на колесо от паровоза похож.

    Оффлайн Serg(Rus)

    • Мопедист
    • Сообщений: 1202
    • Степень оранжевости: 379
    • Теперь на аватаре- Simson S51 B2-4
    • Награды За победу в гонке на  мопеде Участник мегачелленджа 2 степени
      • Награды
    • Город: Тольятти
    Re: Редуктор. Вариант YPSа.
    « Ответ #70 : Февраль 10, 2015, 23:33:17 »
  • +0
  • -0
  • "Дырочки"  :D или технологический отверстия снизят вес детали.

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #71 : Февраль 10, 2015, 23:51:01 »
  • +0
  • -0
  • Да там сам шкив весит не много. Дюралька, да я с неё ещё лишнее мясо посрезал. А вот фривил в центре это честная железяка. Довольно увесистая.
    Так уж, для красоты, надо внешность облагородить. Чтоб смотрелось повоздушней.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3919
    • Степень оранжевости: 1179
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #72 : Февраль 11, 2015, 05:40:17 »
  • +0
  • -0
  • Для красоты тогда лучше фрезерунть. Ибо "дырочки" не так красивы а больше для уменьшения веса. Фривил на левую сторону под леввую резьбу? Это на Fury kibo будет ставиться? Я просто давно задумываюсь об установке фривила на Фурию, но на родную втулку оно может не встать т.к там нет резьбы, хотя ее можно и нарезать, но даст ли там размер втулки и запас по толщине? Как вариант конечно поставить шимановскую втулку под диск, где крепление диска там мяса много, стачиваем и нарезаем резьбу, но это переспицовка и тд хочется проще
    « Последнее редактирование: Февраль 11, 2015, 05:44:38 от ganstown »
    нет нет жи есть жи бувает жи есть же....

    Оффлайн YPS

    • Мопедист
    • Сообщений: 910
    • Степень оранжевости: 644
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Редуктор. Вариант YPSа.
    « Ответ #73 : Февраль 11, 2015, 20:06:02 »
  • +0
  • -0
  • Нет. Фривил на правую сторону. Всё с одной стороны будет.

    Оффлайн ganstown

    • Мопедист
    • Сообщений: 3919
    • Степень оранжевости: 1179
    • Награды Участник мегачелленджа 1 степени Участник мегачелленджа 2 степени За героическое преодоление Лоховской горы За победу в фотоконкурсе
      • Награды
    • Город: Тюмень
    Re: Редуктор. Вариант YPSа.
    « Ответ #74 : Февраль 11, 2015, 20:29:35 »
  • +0
  • -0
  • а шкив касете со звездами мешать не будет?
    нет нет жи есть жи бувает жи есть же....
