Автор Тема: Инструмент и приспособления.  (Прочитано 45420 раз)

Оффлайн kales57

  • Мопедист
  • Сообщений: 455
  • Степень оранжевости: 118
    • Награды
  • Город: Г. Орёл
Re: Инструмент и приспособления.
« Ответ #15 : Декабрь 25, 2012, 22:16:55 »
  • +0
  • -0
  • кучка мото-велоключиков,некоторые даже не знаю для чего:



    первый слева во втором ряду и отвертке хвостик на ручке зачем? Крутить неудобно.
    « Последнее редактирование: Декабрь 25, 2012, 22:19:22 от kales57 »
    Ветер встречный

    Оффлайн Riga-22

    • Мопедист
    • Сообщений: 991
    • Степень оранжевости: 572
    • ♠ ɠɧoʂt Ŕɩɗҽɾ ♠
    • Награды Участник мегачелленджа 3 степени
      • www.m7moto.ru
      • Награды
    • Город: Казань
    Re: Инструмент и приспособления.
    « Ответ #16 : Февраль 11, 2013, 23:37:41 »
  • +0
  • -0
  • Добрый вечер. Вот и я решил выложить свои "боевые инструменты" :
    Старенький сверлильный станок 2М112 1973г.в.


    Наждак-точило собранный из разных частей  :o


    Ну и мой любимец, новенький штанген:


    Штангенциркулюс мой личный, остальное всё заводское, казённое ))
    www.m7moto.ru

    don't be afraid to fail. be afraid not to try

    Оффлайн Alexius

    • Мопедист
    • Сообщений: 102
    • Степень оранжевости: 88
      • Награды
    • Город: Агрыз, Татарстан
    Re: Инструмент и приспособления.
    « Ответ #17 : Июнь 19, 2013, 09:21:37 »
  • +1
  • -0
  • Писпособа для регурировки уровня топлива в карбюраторе:
    на боковой стенке нанесены риски с шагом 1 мм .
    (видны плохо т.к. снимал на телефон, но принцип понятен).

    Оффлайн Enot-Palaskun

    • Мопедист
    • Сообщений: 235
    • Степень оранжевости: 291
    • Горячие Клапаны
    • Награды Участник мегачелленджа 2 степени
      • Награды
    • Город: Санкт-Петербург
    Re: Инструмент и приспособления.
    « Ответ #18 : Июнь 19, 2013, 10:00:30 »
  • +0
  • -0
  • Каждый уважающий себя мопедист имеет у себя, пожалуй, самый важный для сборки мопеда инструмент  - динамометрический ключ. Разумеется и всевозможные насадочки к нему.
    Вот, Дедушка, например. Собирает моторы маленьким немецким динамометрическим ключиком и у него нет необходимости создавать темы про сорванную резьбу или открутившиеся гайки.

    « Последнее редактирование: Июнь 19, 2013, 10:04:21 от Enot-Palaskun »
    vk.com/hotvalves

    Оффлайн Orik

    • Супермодератор
    • Мопедист
    • *
    • Сообщений: 4439
    • Степень оранжевости: 5239
    • Награды Знания, опыт За победу в гонке на  мопеде За победу в фотоконкурсе
      • Награды
    • Город: Динабург
    Re: Инструмент и приспособления.
    « Ответ #19 : Июнь 19, 2013, 16:18:12 »
  • +0
  • -0
  •  8) Приперло мне снять на велике шатуны.... А съемника нет.... Сидят крепко..... Приспособил съемник для рулевых наконечников.... Снял левый шатун, потом открутил обойму с правой стороны - целиком с валом и звездочкой.....  потом выбил аккуратно сам вал..... Я был счастлив!  :)
    Здесь был Orik

    Оффлайн YPS

    • Мопедист
    • Сообщений: 896
    • Степень оранжевости: 634
    • Еду как могу. И нефиг тут!
    • Награды Участник мегачелленджа 1 степени
      • Награды
    • Город: Раменское
    Re: Инструмент и приспособления.
    « Ответ #20 : Июль 06, 2013, 01:26:30 »
  • +0
  • -0
  • Сегодня с зажиганием ковыряться собирался. Собственно так и не добрался но полезную приспособочку на работе выточил.

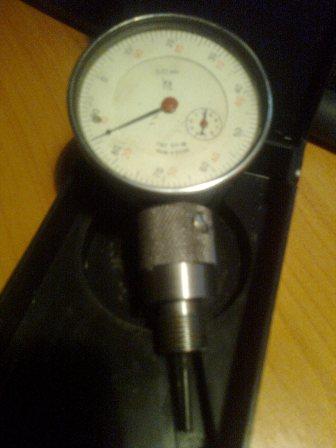

    Штука известная, часовой индикатор на подставочке с резьбой как у свечи ( М 14 на 1,25). Вкручивается вместо свечи и с точностью до сотых долей милиметра показывает положение поршня.

    Оффлайн Alexius

    • Мопедист
    • Сообщений: 102
    • Степень оранжевости: 88
      • Награды
    • Город: Агрыз, Татарстан
    Re: Инструмент и приспособления.
    « Ответ #21 : Июль 17, 2013, 22:42:52 »
  • +5
  • -0
  • Намоточный станок.
    Получился экспромтом.

    В качестве счетчика калькулятор с выведенной кнопкой "=" и набранным действием 0+1
    А вот результат: катушку намотал минут за 20 (1800 витков).

    Оффлайн Дядя Саша

    • Мопедист
    • Сообщений: 33
    • Степень оранжевости: 72
      • Награды
    • Город: Октябрьский
    Re: Инструмент и приспособления.
    « Ответ #22 : Ноябрь 19, 2013, 21:35:13 »
  • +3
  • -0
  • Здравствуйте, делюсь своим опытом, изготовления звездочек, цепь ПР-12,7-1820-1 (Карпаты, Верховина).   Справочник конструктора-машиностроителя, подсказал как рассчитать диаметр делительной окружности. Чертеж выполнил в «Компасе» и распечатал в масштабе 1:1.  Возникли трудности, при разметке отверстий.  Тогда наклеил чертёж на заготовку и накернил. Сверлил сверлом 5мм, потом 8,5мм.  Листок со всеми расчётами, покажу чуть позже. Может, кому пригодиться, этот метод.











    Оффлайн Megatest

    • НИИ Мегатеста
    • Мопедист
    • Сообщений: 390
    • Степень оранжевости: 110
    • Сотрудник НИИ
      • Награды
    • Город: Саратов
    Re: Инструмент и приспособления.
    « Ответ #23 : Ноябрь 19, 2013, 21:49:03 »
  • +0
  • -0
  • Даю наводку - для Компаса есть библиотека - Компас Shaft - одна из ее возможностей - построение звездочек (2D/3D) по заданным параметрам. Минимально для получения 3D модели необходимо задать число зубьев и шаг (тип) цепи. Бонусом можно рассчитать пару передачи, отчет по всем параметрам и визуализация рассчета. Если нужны подробности - в ЛС.
    Американский форум: задал вопрос - получил ответ.
    Израильский форум: задал вопрос - получил вопрос
    Русский форум: задал вопрос и потом долго выслушиваешь какой ты дебил

    Оффлайн Дядя Саша

    • Мопедист
    • Сообщений: 33
    • Степень оранжевости: 72
      • Награды
    • Город: Октябрьский
    Re: Инструмент и приспособления.
    « Ответ #24 : Ноябрь 20, 2013, 21:53:25 »
  • +1
  • -0
  • Таблица для звёзд 36-41 зубьев.

    Оффлайн NikoSS

    • Мопедист
    • Сообщений: 36
    • Степень оранжевости: 28
      • Награды
    • Город: Чернигов[UA]
    Re: Инструмент и приспособления.
    « Ответ #25 : Январь 02, 2014, 18:44:28 »
  • +0
  • -0
  • Я думаю у многих есть компрессор.
    Сегодня наткнулся на такую приблуду для них , как "Пистолет пескоструйный"

    Алсо , аналог в действии.


    как вам?

    Оффлайн Анатолий

    • Мопедист
    • Сообщений: 124
    • Степень оранжевости: 54
      • Награды
    • Город: Йошкар-Ола
    Re: Инструмент и приспособления.
    « Ответ #26 : Январь 03, 2014, 17:08:51 »
  • +0
  • -0
  • Брал я когда то такую пескоструйку, ей разве что консервную банку от песочка чистить. Ржавчину брала слабо (Все это было выброшено после того как у человека увидел аппарат, которым в последующем я ГАЗ 21 пескоструил). Там один ресивер был литров на 500 и компрессор качал 16 атмосфер)
    Я не спорю. а доказываю свою точку зрения

    Оффлайн westfly

    • Мопедист
    • Сообщений: 281
    • Степень оранжевости: 91
    • Награды За героическое преодоление Лоховской горы Участник мегачелленджа 2 степени За победу в гонке на  мопеде
      • Награды
    • Город: Каспийск Дагестан
    Re: Инструмент и приспособления.
    « Ответ #27 : Январь 03, 2014, 17:17:26 »
  • +0
  • -0
  • Такую как в видео?

    Оффлайн Анатолий

    • Мопедист
    • Сообщений: 124
    • Степень оранжевости: 54
      • Награды
    • Город: Йошкар-Ола
    Re: Инструмент и приспособления.
    « Ответ #28 : Январь 05, 2014, 20:28:05 »
  • +0
  • -0
  • КАК НА ФОТО "ПИСТОЛЕТ ПЕСКОСТРУЙНЫЙ"
    Я не спорю. а доказываю свою точку зрения

    Оффлайн Pedro de Pakas

    • Мопедист
    • Сообщений: 376
    • Степень оранжевости: 185
    • Награды Участник мегачелленджа 3 степени
      • Награды
    • Город: Санкт-Петербург
    Re: Инструмент и приспособления.
    « Ответ #29 : Январь 06, 2014, 01:22:11 »
  • +1
  • -0
  • Пескоструйка требует много воздуха, любая, даже такая как на фото. У меня есть такой пистолет, у него номинальный расход больше 300л/м.
    У меня мелкий компрессор, 120л/м, чистить можно, но прерывисто и медленно. С нормальным компрессором даже такая пипирка вполне чистит, но гораздо медленнее, чем все представляют, услышав слово пескоструйка.
    Пескоструйные установки, которые показывают по телевизорам и ютюбам в передачах про реставрацию авто и т.п., жрут воздух кубометрами в минуту, а не литрами :)
    « Последнее редактирование: Январь 06, 2014, 01:23:54 от Pedro de Pakas »
